تركز صناديق التوزيع على توزيع الطاقة الكهربائية، والتحكم في الدوائر، وحماية المعدات. وتصنف حسب التطبيق:
| النوع | الوصف |
|---|---|
| صناديق التوزيع المنزلية | تصاميم مدمجة مع حماية متكاملة ضد التسرب (قواطع التسرب الأرضي 30 مللي أمبير) وقواطع دوائر مصغرة (MCBs) لدوائر الإضاءة (0–16 أمبير). |
| صناديق التوزيع الصناعية | سعة عالية (≥250 أمبير)، وهياكل نمطية من نوع الأدراج لسهولة الصيانة، وحماية IP54+ ضد الغبار/الماء. |
| صناديق التوزيع الخارجية | علب مصنفة IP65 مصنوعة من الفولاذ المقاوم للصدأ أو البلاستيك الهندسي، ومقاومة للأشعة فوق البنفسجية والتآكل ودرجات الحرارة القصوى (-40°C إلى +65°C). |
| المكون | الوظيفة | المواصفات الفنية |
|---|---|---|
| قواطع الدائرة | حماية ضد الحمل الزائد/الدائرة القصيرة | وحدات فصل حرية-مغناطيسية، إعدادات فصل قابلة للتعديل |
| واقيات التيار الزائد (SPDs) | الدفاع ضد الصواعق/الجهد الزائد | حماية من波形 8/20 ميكروثانية، سعة تفريغ ≥40 كيلو أمبير |
| قضبان التوصيل & كتل التوصيل | توزيع طاقة آمن | هيكل من النحاس/الألومنيوم المطلي بالقصدير، تصنيف ≥600 فولت |
أساسية للأماكن الرطبة أو الخارجية (مثل الحمامات، والتطبيقات البحرية):
التصنيفات IP67/IP65: تمنع دخول الماء والغبار. تتضمن أمثلة على ذلك مفاتيح روكر ذات أختام سيليكون وأغطية سيليكون مقاومة للتآكل.
المتانة: هياكل الباكليت أو ABS تتحمل الإجهاد الميكانيكي؛ وتضمن جهات الاتصال المطلية بالفضة >50,000 دورة تشغيل.
أنظمة الإضاءة البحرية
مصابيح الضباب الخارجية
لوحات التحكم الصناعية
محطات معالجة مياه الصرف الصحي
طاقة موقع البناء

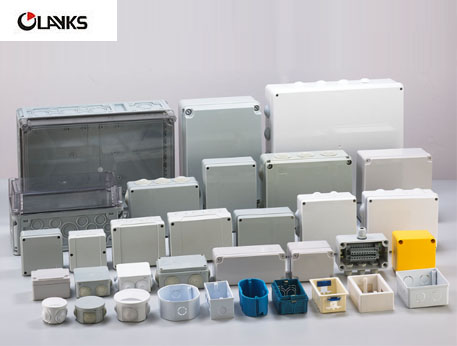

تصاميم IP65/IP67: علب بلاستيكية من ABS مع حلقات مطاطية وغمادات كابلات (مثل غمادات M24) لمقاومة الغبار/الماء.
ميزات البناء: ثقوب مسبقة الحفر مع نقاط دخول قابلة للتخصيص. مادة مقاومة للصدمات (مثل ABS المعزز). تتراوح الأحجام من 100×100×70 ملم إلى 290×190×140 ملم.
| البيئة | أمثلة التطبيق | متطلبات الحماية |
|---|---|---|
| خارجي | المحطات الكهربائية، توصيلات الألواح الشمسية | مقاومة للأشعة فوق البنفسجية، تصنيف IP67 |
| صناعي | علب PCB، وحدات تحكم المحركات | مقاومة كيميائية، مقاومة الاهتزاز |
| ظروف قاسية | مرافق الصرف الصحي، المعدات البحرية | حماية ضد التآكل، مقاومة الغمر |

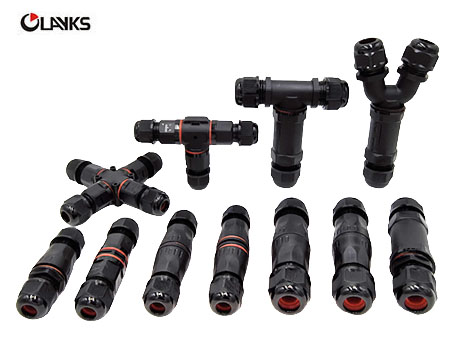

تصاميم محكمة: بطانة سيليكون أو نيوبرين بتصنيف IP68 لمقاومة الغمر (>1 متر عمق لمدة 30+ دقيقة).
تكنولوجيا المواد: يقدم النيوبرين (مطاط SBR/CR) مرونة، ومقاومة للأوزون، وعزل حراري (-55°C إلى +125°C).
أنظمة الأسلاك لتوربينات الرياح - معرضة لتطرفات الطقس والاهتزاز
المضغوطات الغاطسة - تتطلب تشغيلًا دائمًا تحت الماء
معدات الاتصالات الخارجية - تتطلب حماية من الغبار/الماء
محطات شحن المركبات الكهربائية - معرضة لعناصر الطقس

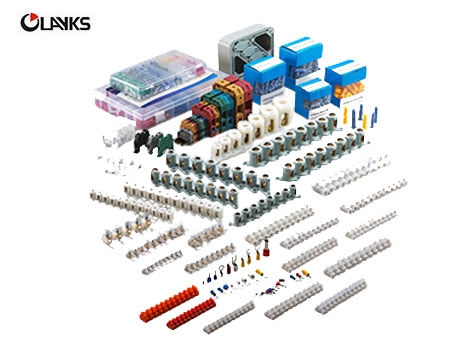

أنواع التكوين: شرائط حاجز للتطبيقات عالية الجهد (≥250 فولت). كتل مثبتة على سكة DIN للإعدادات النمطية. أنواع التغذية خلالية لوصلات سلك إلى سلك.
هندسة السلامة: مواد مقاومة للهب (مصنفة UL94 V-0) وآليات تثبيت براغي بتصميم مضاد للفك.
تكامل النظام: تستخدم جنبًا إلى جنب مع قضبان التوصيل في صناديق التوزيع لدوائر منظمة وقابلة للتوسيع بتصنيفات تيار تصل إلى 150 أمبير.
| نوع البيئة | الميزات الموصى بها | الحلول التقنية |
|---|---|---|
| رطوبة عالية | علب من الفولاذ المقاوم للصدأ | إحكام IP65+، فتحات تصريف |
| درجات حرارة متطرفة |
